Mantenimiento preventivo de hardware (V): Mantenimiento de la tarjeta madre

Una tarjeta madre es la central o primaria tarjeta de circuito de un sistema de computo u otro sistema electrónico complejo. Una computadora típica con el microprocesador, memoria principal, y otros componentes básicos de la tarjeta madre. Otros componentes de la computadora tal como almacenamiento externo, circuitos de control para vídeo y sonido, y dispositivos periféricos son unidos a la tarjeta madre vía conectores o cables de alguna clase. La tarjeta madre es el componente principal de un computador personal. Es el componente que integra a todos los demás. Por eso es muy importante hacerlo mantenimiento preventivo de forma regular, un fallo en la tarjeta madre por exceso de suciedad o falla en sus piezas podría representar un gran problema a todo el equipo.

La Tarjeta madre se estructura de los siguientes componentes (en este diagrama es de una intel). Aquí es muy importante y de gran ayuda tener un diagrama en mano con el nombre de todas las partes, incluyendo cables, conectores, circuitos y demás, para poder ubicar mejor cada una de las piezas y cuidar mucho no dañar nada.


Las herramientas necesarias para realizar el mantenimiento de la placa base son las siguientes:

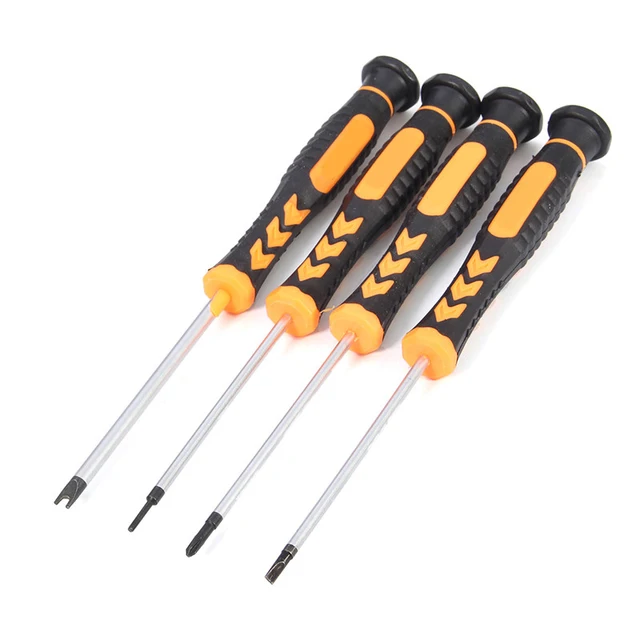

 - Destornilladores

 - Toallas sin pelusa

 - Aire comprimido


 - Alcohol ispropílico

 - Borrador blanco para PC


Existen precauciones que hay que tomar antes de iniciar el mantenimiento de la tarjeta madre, una de ellas es aparte de asegurarse de desconectar correctamente el equipo, es utilizar precaución antiestática para no dañar eléctricamente ninguna pieza de la motherboard
Podemos utilizar una pulsera como esta:


Los pasos para realizar el mantenimiento de la tarjeta madre son los siguientes:
- Retirar los tornillos y organizarlos.

- Retirar la tapa de la carcasa.


- Desconectar los buses de datos.

- Desconectar los cables de alimentación

- Desconectar el ventilador y el microprocesador

- Una vez todo desconectado limpiar con el soplador o aire comprimido el ventilador y el microprocesador.


- Retirar la tarjeta de expansión Retirar las tarjetas de red, sonido, vídeo, etc.

- Retirar la tarjeta madre.

- Retirar la memoria RAM.

- Limpiar las tarjetas con la sopladora o el aire comprimido.

- Limpiar contactos de tarjetas de expansión y memorias RAM con el borrador blanco.


- Retirar las unidades de almacenamiento: unidad de disquete, unidad de disco duro y unidad de CD-ROM.

- Limpiar los componentes anteriormente nombrados exteriormente con alcohol isopropilico y una toalla limpia sin pelusa.


- Limpiar el gabinete internamente con la sopladora o el aire comprimido.

- Limpiar externamente con espuma limpiadora y retirarla con una toalla limpia sin pelusa.


- Ensamblar de nuevo la CPU y todos sus componentes.
